新科技如何支撑“普适型”防灾

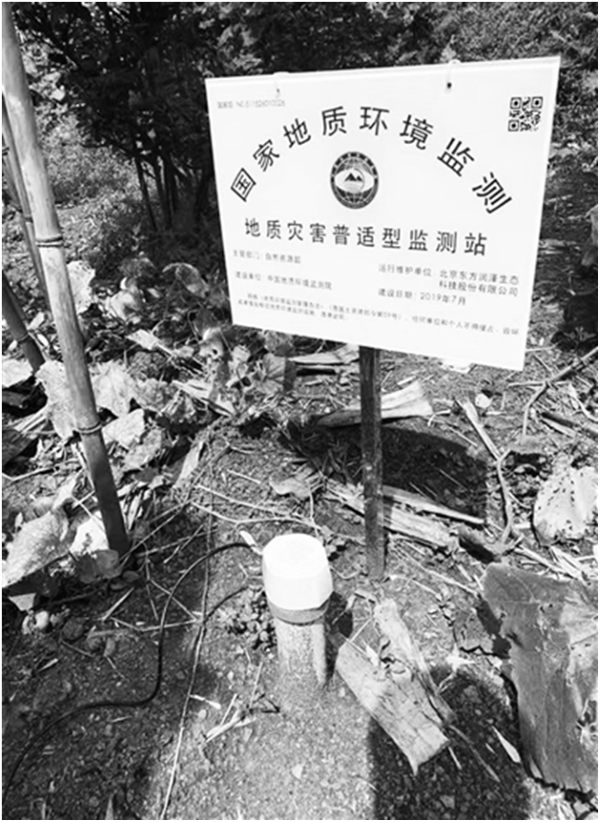

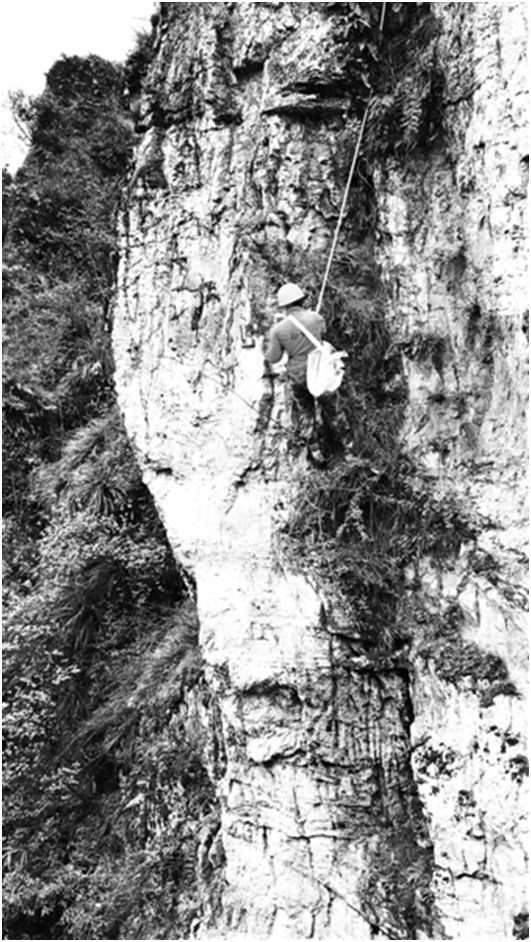

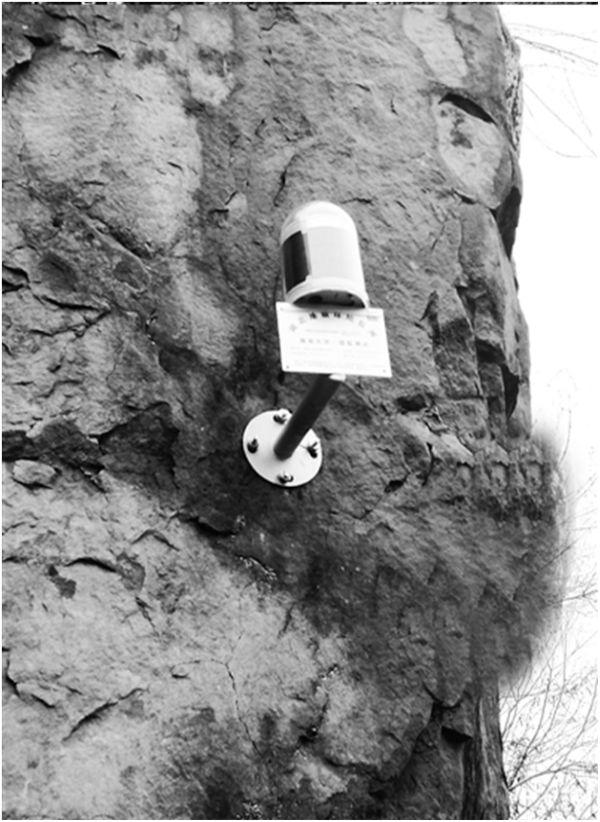

各地安装地质灾害普适型监测预警设备。张鸣之 陈彦 供图
本报记者 陈舒 范宏喜 王丽容
阅读提示:自然资源部地质灾害监测预警新技术新装备——地灾普适型监测预警设备,目前已在全国9个省(区、市)推广试用。该设备围绕突发性地灾“防”的核心需求,走“规模化”的道路,通过发展集成化、模块化、芯片化的途径提高性价比,降低研发成本,力争突破监测预警设备推广的瓶颈。未来,先进的理论加上普适的设备,将明显提升我国地灾隐患点识别和管控的能力。
入汛以来,全国多地迎来持续强降雨,地质灾害防治箭在弦上。在全国9个省(区、市)推广的自然资源部地质灾害监测预警新技术新装备——地灾普适型监测预警设备,也迎来紧张的试用考验。
4月20日下午,部署在湖北省秭归县卡门子湾滑坡的地灾普适型监测预警设备,及时捕捉到滑坡变形错动信息。中国地质调查局地质环境监测院(自然资源部地质灾害技术指导中心)及时与湖北省自然资源厅、省地质环境总站、宜昌市自然资源局和秭归县自然资源局等单位召开“国家—省—市—县”四级联合会商视频会,综合研判滑坡的变形现状和发展趋势,确定预警等级为黄色。当地迅速采取防范措施,有效保障了滑坡影响区人民群众生命财产和三峡库区航道安全。
五一节期间,湖南省凤凰县降雨持续,百余名群测群防人员早早启动了一日三次的巡查模式。今年,群测群防员龙菊平心里踏实多了:早些时候,当地自然资源部门在沱江镇虹桥村滑坡隐患点安装了地灾普适型监测预警设备,有了这群并肩战斗的“小伙伴”,龙菊平说:“智能监测与我们筑起双防线,共同守护父老乡亲的平安!”
事实上,这一由中国地质调查局地质环境监测院牵头,联合19家相关单位研发试用的新设备刚满“周岁”。时间虽不长,已然交出了一份喜人的成绩单。“我们研发的普适型设备是适用于复杂地形地质条件、可靠耐用、性价比高、方便携带的监测预警技术装备组合。”自然资源部地质灾害技术指导中心首席科学家、地灾普适型监测预警设备研发团队负责人殷跃平介绍,“截至目前,我们共接收各类有效监测数据2500余万条,设备故障率在6%以下,总体运行稳定可靠!”
1 攻坚
预警地灾的新突破
“地灾隐患在哪里?”“什么时间可能发生?”一直是地灾防治工作两大核心问题。解决“何时发生”的地灾预测,更被喻为“世界级”难题。“经过20世纪90年代以来以县为单位的1∶10万地灾调查和最近十多年来实施的1∶5万地灾详查,我国已摸清28.6万处地灾隐患点,构建了36万人组成的群测群防队伍,初步形成了地灾监测预警理论技术体系和科技支持保障体系,全国每年因地灾伤亡人数从90年代末的1500人降至最近几年的200多人。可以说,地灾防治工作取得了举世公认的成效。”殷跃平告诉记者。然而,成绩之下一个数据却不容回避:全国每年新发生的地灾,80%都发生在已圈定的隐患点范围之外。
为何还会出现“80%”的盲区?殷跃平指出,我国地灾防治形势依然严峻复杂,近年来,随着极端强降雨等灾害性天气的频繁出现,以及人类工程活动的增加,地灾防治工作面临许多新的问题:一方面,突发性地灾“中心”由城镇向乡村转移,呈现随机性更大,隐蔽性更高和累计破坏性更强的特点;另一方面,“视线外”的高位远程滑坡—碎屑流—泥石流等“链状”地灾造成的群死群伤特大灾害日益凸显,准确进行预测和防范的难度明显增大。
“从目前来看,我们对孕灾地质环境的调查远远不够,对易滑结构、成灾模式、预警模型的探索研究尚不能满足防灾的需求。” 殷跃平介绍,比如,去年贵州水城“7·23”山体滑坡灾害(造成52人死亡),事实上,当地村组的地灾群测群防工作比较到位,专业队伍还采用了高分遥感和InSAR等高新技术对该区进行了动态调查,所圈定出的隐患点是位于村前的三叠系飞仙关组构成的陡坡地区,这套地层构成的易滑地质结构与2017年贵州纳雍“8·28”特大滑坡(造成38人死亡)非常相似,但实际上发生特大灾害的是位于村后1公里之外的二叠系峨眉山玄武岩构成的缓坡上,这种易滑地层形成的高位远程滑坡在该区较为罕见。“因此,我们提出了以空间信息技术、地面测绘、地质勘查和风险管控相结合的新一轮地灾风险调查思路:运用综合遥感技术开展1∶5万基础性调查;运用无人机、地面测绘与地质勘查手段开展以乡镇、村组等人口聚集区为重点的1∶1万精细化调查;通过开展省、县、村三级宏观、中观和细观地灾风险区划,为防灾减灾规划提供基础,跳出以隐患点为中心,‘排查—再排查—再再排查’的就点管点的被动状态。”
在科技支撑方面,虽然全国已有众多“高精尖”的地灾监测预警设备,有的已经达到世界级水平,但往往价格不菲,安装一套设备动辄需要上百万元,对于地灾点多面广的国情而言,大规模布设并不现实。有些设备还不能适应恶劣的野外环境,运维费也很昂贵。
为解决地灾防治的突出问题,进一步提高专业技术水平,2018年11月,自然资源部召开地灾监测预警科技创新研讨会,明确围绕突发性地灾“防”的核心需求,聚焦“地灾隐患在哪里”“什么时间可能发生”等关键问题,力争突破监测预警技术的瓶颈。
按照自然资源部、中国地质调查局的部署,由中国地质调查局地质环境监测院牵头,联合19家相关单位组建了“学科交叉、部门联动”的技术攻关团队,拉开了全力开展地灾监测预警普适型设备研发与适用工作的大幕。
殷跃平认为,“共性”和“性价比”是普适型监测预警设备特别强调的两个要素。长期以来,一些地方形成了“每个滑坡都不一样”的粗浅意识,因此,人为设置了滑坡预警预报是世界难题的不易逾越的屏障。实际上,滑坡也具有“共性”,都属于斜坡运动的范畴,这就是普适性。他举例说明:“我们每个人都各不相同,但作为‘人’这一群体它是有共性的。滑坡也一样,不同的滑坡总有相同的DNA,普适型设备就是要通过孕灾条件、监测数据、成灾机理研究,找到滑坡的共性,掌握其运动规律和理论原理,建立预警模型,进而提高预警的科学性和准确性。”
在“高性价比”方面,殷跃平指出,以往对地灾隐患点的监测过度追求精度,有的设备监测甚至精准到毫米、亚毫米级,这对于城市和重大工程来说是必要的。但实际上,对于广大乡村防灾减灾而言,厘米级,甚至分米级的精度就能避免重大伤亡,而财产损失是次要的。只要发现隐患点出现显著变化,群众及时撤离即可达到避险目的,监测设备的可靠性和实用性则更为重要。
2 实用
聚焦需求护一方平安
记者了解到,目前通过自主研发和集成研发,普适型监测预警设备研发和试用取得三方面进展。
一是聚焦降水和地表变形,研发出裂缝计、GNSS卫星定位系统、倾角计、加速度计,以及雨量计和土壤含水率计6种普适型监测预警设备。这些设备以“提高可靠性、提高集成度、降低功耗、降低成本”为目标,集成度高、功能优化,并借助物联网传输技术,综合成本降低50%以上,操作简单、维护方便。
比如,同样是测量雨量,传统的翻斗式、虹吸式雨量计精度高,但体积较大,施工难度大,需要定期维护。最新的普适型雨量计采用光电或压电技术进行一体化设计,体积小,维护简单,便于安装。又如,传统的裂缝计量程短,采取分体式设计,故障率高。最新研发的设备加大了量程,采用窄带物联网和远程控制,设备待机功耗降低过半,提高了规模化推广的水平。
二是建立了监测数据传输通讯协议,统一了数据格式和传输方式,开发了地灾监测预警平台。研究人员针对目前市场上普遍存在的监测设备数据格式和传输协议不统一问题,在普适型设备研发中,编制完成《地灾监测数据通讯技术要求》,实现了地灾监测数据格式、接口方式和传输协议的统一,保障了多类型设备快速接入、分析预警及“国家—省—市—县”四级数据联通,初步实现监测数据“实时传输、实时查看、实时分析和实时预警”的监测预警功能。
三是根据典型性与迫切性相结合的原理,在重庆、四川、贵州、云南、甘肃、湖南、湖北等9个省(区、市)的高山峡谷、丘陵山区、黄土地区、地震影响区等4类孕灾地区,选定29处典型的崩塌、滑坡灾害隐患开展样机试用。构建了由中国地质调查局地质环境监测院牵头,省自然资源厅、地灾防治技术支撑单位、地方自然资源部门以及设备研发单位等共同实施、多级联动的工作机制,达到了样机试用、监测实践的双重目的。
运行效果如何?一线人员已经有不少反馈。
“方便、实用,满足了使用需求。” 甘肃省地质环境监测院副院长李瑞冬说。2019年7月,该院通过野外调查、综合比选,最终选择了永靖县具有一定典型性和代表性的黄土地灾隐患点布置了普适型监测预警设备,并开展了信息系统部署、监测数据整理分析与综合研究等工作。“之前做滑坡灾害深部位移监测,需要先打好钻孔、装上监测管,再往管里陆续安装倾斜仪等专业设备,程序繁多、设备体积大。现在使用普适型倾角仪,所有监测设备集成一体,只需从地表往下戳进60厘米左右的桩就能进行监测,施工便捷度有质的提升。” 李瑞冬告诉记者,此外,10万元以内的单点建设费用与之前一套差不多80万元的监测设备相比,能减轻不少财政压力。
贵州省在盘州市羊场乡下午村进行了示范点建设,安装了3套GNSS,3套裂缝计,1套雨量计和5套崩塌加速度计和4套倾角计。为真实体现出与传统自动化监测设备的差异,GNSS选择了共用基站的方式,设备均安装在原有同类设备的附近区域。“通过对比表明,普适型设备可有效反应地灾隐患点的动态变化,设备数据反应灵敏。”贵州省自然资源厅地勘处负责人高玉平说。
湖南省完成了19处专业地灾监测点和25处群测群防监测示范建设,共布设普适型设备300多套,2019年省自然资源厅发布了《湖南省重要地质灾害隐患普适化监测技术要求(试行)》,湖南省自然资源事务中心地灾部雷耀波认为,湖南地质环境复杂,地灾隐患点数量多,规模主要以中小型为主,普适型设备将有较大的发展空间。
3 推广
分区分类覆盖全国
“科学技术一定要解决国家的急需。”殷跃平指出,许多获得过大奖的监测预警项目原理都是非常先进的,但遗憾的是大多停留在实验室研发阶段,而普适型监测预警设备的研发必须要走一条“规模化”的道路。“我们在研发之初就让企业参与其中,通过发展集成化、模块化、芯片化的途径提高性价比,降低研发成本,把研发和推广结合起来。先进的理论加上普适的设备,将明显提升 80%‘视线外’的地灾隐患点识别和管控的能力。”
根据最新设备成熟度、工业化生产能力调研分析:2020年汛期每种普适型设备可产生1万套左右,结合全国地灾险情,可分区分类进行推广。
对此,殷跃平建议,首先要聚焦青藏高原及周缘地区、云贵高原、秦巴山区、西北黄土高原、湘鄂桂山区、东南沿海山地丘陵等地灾高中易发区,这些地区有不少刚刚脱贫摘帽的贫困县、贫困村,不仅要避免因灾返贫,更要避免群死群伤重特大灾害的发生。二是要针对险情较大的地灾隐患及早部署,特别是单体地灾威胁30人以上、暂时无法实施工程治理或搬迁避让的地灾隐患,要确保实时掌握地灾发生发展过程。根据测算,今年可对3000处险情较大地灾隐患采用普适型设备进行监测。
此外,为保障监测预警数据采集、传输、处理、分析各环节标准统一,还应注意将现有监测预警信息示范平台与普适型设备同步推广应用。深化机制建设与组织保障,充分发挥地方政府地灾防治主体责任,构建地方政府、省(区、市)自然资源厅(局)、地灾防治技术支撑单位、市县级自然资源管理部门和设备研发生产单位等共同实施、多级联动的工作机制等。
殷跃平同时坦言,作为新型技术设备,普适型监测预警技术研发面临重重挑战。如:试用时间短,未经受长期、复杂气象条件的考验,有些问题可能还没有暴露出来;引导企业加快产品标准化、批量化和工程化生产仍需要一个过程;智能化预警模型还需要进一步探索;核心技术自主化仍需要加强等等。下一步重点工作,将抓住核心预警预测功能集中攻关,为更大范围推广应用做好准备。
五一节前夕,好消息频频传来:一则,由中国地质调查局地质环境监测院起草的《地质灾害专群监测预警技术指南(试行)》与《地质灾害监测通讯技术要求》,作为自然资源部地灾防治三年行动方案下发各省参照执行。这两部技术要求可指导和规范崩塌、滑坡和泥石流等地灾隐患的专群结合监测预警工作,有利于提高地方防灾避险能力。二则,“滑坡崩塌灾害普适型智能化实时监测预警仪器研发”国家重大专项获批,该项目的实施将推动我国防灾减灾体系的标准化和技术进步,推动地灾监测预警技术装备产业化发展,为我国地灾三年行动实施提供支撑。
据了解,为应对地灾风险,2020年全国汛期地灾防治工作视频会议强调,要加快普适型监测预警仪器设备集成研发和试用,进一步强化预警科学性、及时性、准确性。四川、湖南、甘肃、贵州陆续发文,明确今年逐步开展普适型监测设备试点建设工作。重庆市确定将以分类分级方式,对已查明的所有隐患点推进普适型设备的安装与自动监测。业内人士指出,随着新一轮1∶5万调查和风险评价、1∶1万精细化调查开展,不仅会找到更多地灾隐患点,而且“找”的过程还可能会引入普适型新技术手段。
可以预见,未来普适型监测预警设备将与合成孔径雷达测量、高分辨率卫星遥感、无人机遥感、机载激光雷达测量等多种新技术手段,形成天空地一体化作战方式,在地灾防治工作中发挥更好的作用,守护群众的生命财产安全。
链接
地灾普适型监测预警设备
■特点
运行可靠、功能简约、精度适当、性价比高、安装快捷、维护方便、智能预警
■六种设备
普适型雨量计:采用新型光电式、压电式传感器,体积小,维护简单。
土壤含水率计:无须标定,探测范围大,采用多参数一体化设计,尺寸小,可在15分钟内完成安装。
裂缝计:加大量程、窄带物联网和远程控制,设备待机功耗降低50%,对于加速变形阶段的采集能力明显提升。
普适型GNSS:将监测精度由毫米级调整为亚厘米级,增加一体化预埋箱方式,运行功耗与综合成本显著降低。
